Máy phun siêu âm cho điện cực pin

Vật liệu phủ điện cực pin là gì?

Vật liệu phủ điện cực pin dùng để chỉ các hệ thống vật liệu chức năng được phủ trên bề mặt của bộ thu dòng pin (lá nhôm điện cực dương, lá đồng điện cực âm), tạo thành các vùng hoạt động điện hóa lõi của pin. Chúng chủ yếu tồn tại ở dạng bùn hoặc dung dịch và trực tiếp xác định các chỉ số chính như dung lượng pin, tuổi thọ chu trình và hiệu suất tốc độ.

1. Phân loại và thành phần cốt lõi
Vật liệu phủ hoạt động điện cực dương/âm: Vật liệu phủ quan trọng nhất, tạo thành phần chính của các phản ứng điện hóa trong quá trình sạc và xả pin.

Vật liệu điện cực dương thông thường: Các vật liệu hoạt động như vật liệu ternary (NCM), lithium sắt photphat (LFP) và oxit lithium coban (LCO), trộn với các chất dẫn điện (như muội than, CNT), chất kết dính (như PVDF) và dung môi (như NMP) để tạo thành bùn.

Vật liệu điện cực âm thông thường: Các vật liệu hoạt động như than chì, vật liệu dựa trên silicon-và cacbon cứng/cacbon mềm, kết hợp với các chất dẫn điện, chất kết dính (chẳng hạn như SBR), chất làm đặc (chẳng hạn như CMC) và nước khử ion để tạo thành hỗn hợp nước sệt.

2. Yêu cầu hiệu suất chính

Cần có độ nhớt thích hợp (thường là 10-100 cP) và độ ổn định phân tán để ngăn ngừa sự kết tụ hoặc lắng đọng trong quá trình phun.

Hàm lượng hoạt chất và kích thước hạt phải được kiểm soát chính xác để đảm bảo hoạt động điện hóa và tính đồng nhất về cấu trúc của lớp phủ.



Độ bám dính cao với bộ thu dòng, không dễ bong ra sau khi sấy khô và đóng rắn, đồng thời có độ linh hoạt nhất định để thích ứng với quá trình cán điện cực.



Phun nguyên tử hóa siêu âm được sử dụng như thế nào cho vật liệu phủ điện cực pin?

Khi phun nguyên tử hóa siêu âm được sử dụng cho vật liệu phủ điện cực pin, nó đòi hỏi ba bước cốt lõi: điều chỉnh vật liệu ban đầu, phun tham số trung gian và xử lý xử lý cuối cùng. Nó phù hợp cho các vật liệu phủ điện cực khác nhau, bao gồm lớp phủ hoạt động điện cực dương và âm và lớp phủ biến đổi bề mặt. Quy trình cụ thể và các điểm chính như sau: Chuẩn bị ban đầu: Chuẩn bị vật liệu cho quá trình nguyên tử hóa Vật liệu phủ điện cực pin chủ yếu là các chất dẻo có chứa hỗn hợp các vật liệu hoạt tính, chất dẫn điện và chất kết dính hoặc dung dịch xúc tác, bùn điện phân rắn, v.v., cần được điều chỉnh đến trạng thái thích hợp cho quá trình nguyên tử hóa siêu âm. Đầu tiên, điều chỉnh độ nhớt và sức căng bề mặt. Độ nhớt của bùn thường được điều chỉnh xuống dưới 30 cP. Nếu cần, thêm dung môi hoặc chất hoạt động bề mặt thích hợp để tránh độ nhớt quá cao ảnh hưởng đến quá trình nguyên tử hóa hoặc độ nhớt quá thấp gây chảy lớp phủ. Thứ hai, đảm bảo phân tán hạt đồng đều. Đối với chất lỏng chứa các hạt hoạt tính hoặc hạt xúc tác có kích thước nano{9}}, cần phải xử lý sơ bộ bằng phương pháp phân tán bằng siêu âm và bổ sung các chất phân tán phù hợp để ngăn chặn sự kết tụ và lắng đọng hạt, do đó tránh ảnh hưởng đến hiệu suất của lớp phủ. Thứ ba, tối ưu hóa tỷ lệ dung môi bằng cách lựa chọn tổ hợp dung môi có tốc độ bay hơi phù hợp để cân bằng tốc độ sấy của giọt trong quá trình bay. Điều này ngăn ngừa các giọt nước bị khô sớm, dẫn đến hiện tượng "phun khô" và cũng đảm bảo việc san bằng và hình thành màng hiệu quả trên bộ thu dòng điện.

Phun lõi: Lắng đọng chính xác theo tham số. Bước này bao gồm việc điều chỉnh các thông số thiết bị để nguyên tử hóa và lắng đọng chính xác vật liệu phủ thích hợp vào bộ thu dòng điện, thích ứng với các yêu cầu phủ điện cực khác nhau:

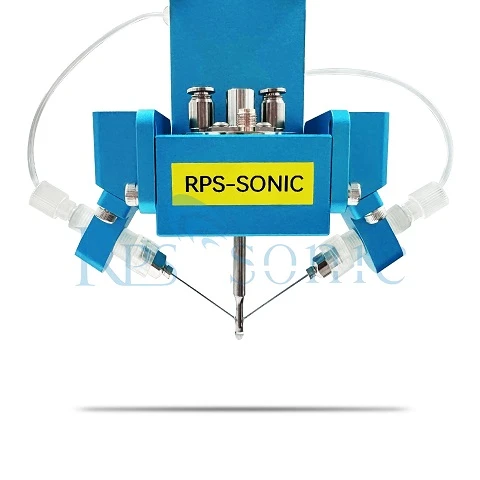

Nguyên tử hóa và vận chuyển vật liệu: Vòi siêu âm của thiết bị sử dụng các rung động tần số-cao 20kHz - 120kHz để "xé" vật liệu phủ thành các giọt đồng nhất có kích thước 10-50 micromet. Đồng thời, việc sử dụng khí mang áp suất thấp-không chỉ dẫn các giọt tạo thành hình nón nguyên tử hóa ổn định, ngăn chặn sự kết tụ của các giọt gần vòi phun mà còn hỗ trợ bay hơi dung môi, tránh các vấn đề bắn tung tóe của vật liệu liên quan đến phun áp suất cao truyền thống.



Kiểm soát lắng đọng chính xác: Bằng cách điều chỉnh các thông số phun để phù hợp với các yêu cầu lớp phủ khác nhau, chẳng hạn như điều chỉnh tốc độ cung cấp chất lỏng và tốc độ di chuyển của vòi phun, có thể kiểm soát việc nạp vật liệu hoạt động lên bộ thu dòng; việc điều chỉnh khoảng cách giữa vòi phun và bộ thu dòng sẽ ngăn chặn sự kết tụ của giọt nước hoặc làm khô sớm, đảm bảo hiệu quả lắng đọng. Ví dụ: trong quá trình phun chất xúc tác cực âm, các lớp phủ siêu mỏng ở cấp độ-micron có thể được chuẩn bị một cách chính xác; trong quá trình phun điện cực pin ở trạng thái rắn-, các màng bùn điện phân rắn nhạy cảm với nhiệt độ-có thể được hình thành thông qua các quá trình-nhiệt độ thấp. Hơn nữa, thiết bị có thể điều khiển quỹ đạo vòi phun thông qua một nền tảng trượt ba-trục để đạt được quá trình phun lớp phủ sửa đổi bề mặt chính xác ở cấp độ nanomet-nanomet.



-Xử lý hậu kỳ: Xử lý và tạo hình đảm bảo hiệu suất. Các điện cực được phủ yêu cầu sấy khô và xử lý tiếp theo để đảm bảo độ bám dính lớp phủ ổn định và hiệu suất tối ưu. Quá trình sấy đòi hỏi phải kiểm soát chặt chẽ nhiệt độ và thời gian để tránh nứt vật liệu điện cực và thay đổi hiệu suất của vật liệu hoạt động do nhiệt độ cao hoặc sấy khô nhanh. Đối với một số điện cực, quá trình nén vừa phải được thực hiện sau khi sấy khô để tăng thêm mật độ điện cực, đồng thời lực nén phải được kiểm soát để tránh làm hỏng cấu trúc lớp phủ. Đối với các điện cực pin ở trạng thái -rắn, quy trình xử lý-sau nhiệt độ-thấp này cũng có thể tránh được sự phân hủy của chất điện phân rắn do quá trình thiêu kết ở nhiệt độ-cao và tối ưu hóa trạng thái liên kết bề mặt giữa điện cực và chất điện phân.



Làm thế nào để đảm bảo tính đồng nhất của vật liệu phủ điện cực pin?

Việc đảm bảo tính đồng nhất của vật liệu phủ điện cực pin chủ yếu đạt được thông qua ba chiều: tính ổn định của vật liệu, kiểm soát chính xác quá trình phun và khả năng tương thích của chất nền với môi trường. Điều này đạt được thông qua việc quản lý-vòng khép kín trong toàn bộ quá trình. Các biện pháp chủ yếu cụ thể như sau:

1. Xử lý sơ bộ vật liệu: Ngăn ngừa khuyết tật lớp phủ từ nguồn.

Tối ưu hóa khả năng phân tán bùn: Sử dụng kết hợp "cắt{0}tốc độ cao + phân tán siêu âm" để phá vỡ các hạt kết tụ của vật liệu hoạt tính và chất dẫn điện, kiểm soát sự phân bố kích thước hạt đồng đều (thường là D50 là 1-5μm).

Ổn định các đặc tính của bùn: Kiểm soát chính xác độ nhớt (10{1}}100 cP) và sức căng bề mặt, thêm lượng chất phân tán thích hợp để ngăn chặn sự lắng đọng hạt và duy trì tính đồng nhất của bùn thông qua việc khuấy liên tục ở tốc độ thấp để tránh dao động nồng độ trong quá trình phun.

Lọc tạp chất và bọt khí: Lọc bùn bằng lưới 200-500 để loại bỏ các hạt lớn; thực hiện khử khí chân không trước khi phun để tránh các lỗ kim và các vùng bị sót trên lớp phủ do bọt khí gây ra.



2. Quy trình phun: Kiểm soát chính xác độ đặc lắng đọng

Thông số thiết bị tinh chỉnh: Tần số vòi siêu âm được cố định ở mức 20-120 kHz để đảm bảo kích thước giọt đồng nhất (10-50 μm); một hệ thống vòng kín kiểm soát tốc độ cung cấp chất lỏng (0,1-5 mL/phút) và tốc độ di chuyển của vòi phun (1-10 mm/s) để đảm bảo tải nguyên liệu ổn định trên một đơn vị diện tích.

Thích ứng với bề mặt và vòi phun: Duy trì khoảng cách ổn định (5-20mm) giữa vòi phun và bộ thu (lá nhôm/lá đồng). Kiểm soát quỹ đạo vòi phun bằng cách sử dụng bệ liên kết ba trục để tránh tràn cạnh hoặc độ dày quá mức ở trung tâm. Sử dụng kiểm soát độ căng liên tục để chuyển chất thu gom để ngăn ngừa nếp nhăn trên bề mặt gây ra lớp phủ không đồng đều.

Điều chỉnh bù theo phân đoạn: Đặt bù tham số (ví dụ: tinh chỉnh-tốc độ cung cấp chất lỏng) ở đầu và đuôi của điện cực để tránh sai lệch độ dày lớp phủ trong quá trình khởi động và tắt. Sử dụng máy đo độ dày trực tuyến để nhận phản hồi theo thời gian thực- nhằm điều chỉnh linh hoạt các thông số phun.



3. Môi trường và-xử lý sau: Đảm bảo sự hình thành lớp phủ ổn định

Kiểm soát môi trường phun: Duy trì nhiệt độ xưởng từ 20-25 độ và độ ẩm tương đối 40%-60% để tránh biến động nhiệt độ gây ra tốc độ bay hơi dung môi không đồng đều, có thể dẫn đến lớp phủ bị võng hoặc nứt.

Sấy và bảo dưỡng được tối ưu hóa: Sử dụng phương pháp sấy phân đoạn (sấy trước{0}} + sấy cuối cùng) để kiểm soát tốc độ gia nhiệt và tránh hiện tượng co rút lớp phủ không đồng đều do làm khô cục bộ nhanh chóng. Sau khi sấy khô, kiểm tra độ phẳng của điện cực và loại bỏ các sản phẩm bị cong vênh hoặc nhăn nheo.
